Especificação
- Número de Contato: Polo
Único - Posição-chave: Linha 1 (Dreno de Linha)
- Cor codificada: Brown
- Classificação atual: 400A contínuo com cabo de 120mmsq - Tensão de suporte: 1000Vac / Vdc. - Tensão de teste: 4500Vac. - Curto Circuito: Até 35.5kA
- Resistência de isolação: >5000 MOhms a 500 Vac - Resistência de contato: <0,1 mOhms
- Classificação IP enquanto acasalado: IP 67
- Material da carcaça: Termoplástico
resistente a alto impacto - Material do pino de Cotter: POM
- Temperatura de trabalho:- 45 a 85 graus C
- Método de acoplamento: Fechadura de baioneta com chave de bloqueio inovadora ATTACHED - Terminação de contato: Parafuso de conjunto duplo
(Torque no latão Contato min. Necessário: 10,5 N/metro).
- Ciclo de acasalamento: >500 - Inflamabilidade:
UL94-V0
Os conectores PowerFit são bem fabricados e compatíveis com as principais marcas de conector de alimentação de polo único. O pino de liberação da chave de patente inventado, particularmente incorporado em cada fonte de linha e fonte de painel, oferece grande segurança e conveniência sem ferramenta adicional durante o desacoplamento. PowerFit é feito em altos padrões. A série completa emprega termoplástico de alta resistência ao impacto e à temperatura, com composto retardante de chama. O aperto de mão de borracha ergonômico em cada conector de linha proporciona o maior conforto ao utilitário. O cabo M40 vem de fábrica e, enquanto conectores acoplados, torna-se IP67 classificado. O design insuperável do botão facilita o manuseio do acoplamento e do desacoplamento. As respectivas informações de fase e linha são claramente marcadas nos conectores para facilitar a identificação. O contato é feito de latão com prata chapeada, proporcionando excelente condutividade. O pino Cotter é feito de POM com ótimo isolamento, alta rigidez, baixo atrito e absorvente.
- Proteção IP2X dos dedos contra choque elétrico quando desacoplado; No lado do dreno apresenta uma ponta pontiaguda isolada que evita que os dedos toquem o contato.
- Compatível com
CE e RoHS - O inovador design da chave de bloqueio/liberação ATTACHED ATTACHED (no lado da fonte) oferece grande conveniência durante o acoplamento/desacoplamento.
- Pino POM cotter para excelente isolamento.
- Prensa-cabo M40*1.5 com bucha para IP67.
- Bucha de borracha I.D.18 mm ou 26 mm para fixação de cabo.
- Latão banhado a prata para condutividade superior.
- O anel O de silicone proporciona acasalamento hermético mais vertical.
- Termoplástico não condutor de alta resistência a impactos para máxima durabilidade e segurança.
- Pega ergonômica de borracha oferece conforto e facilidade de manuseio.
- Codificação de cores identificada para Europa, Reino Unido (harmonizado e tradicional), Australia e EUA.
Conteúdo:

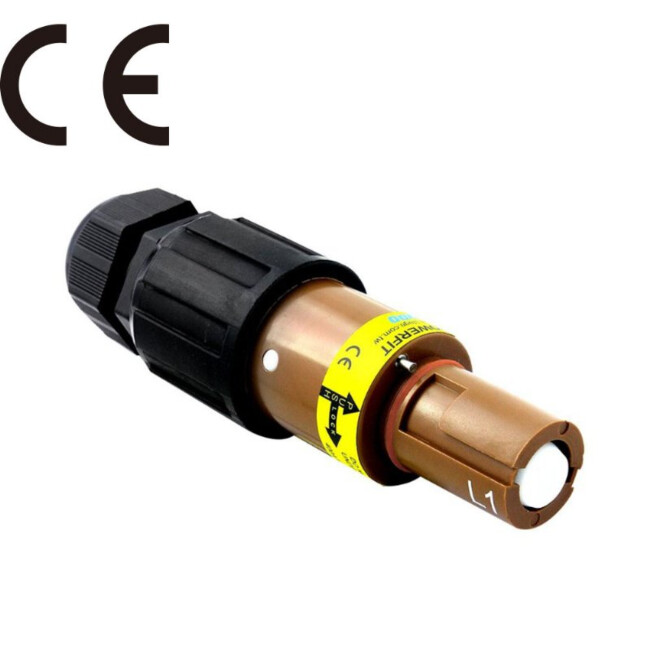

01- KUPO PowerFit Conector de Drenagem de Linha de Polo Único - Linha 1 Brown PFLD-1BN-S120M40A
